BGP

-
Hai temen - temen networker :)
Setelah kita mempelajari protokol - protokol routing IGP, sekarang kita akan mempelajari routing EGP. Pada EGP terdapat routing BGP atau Border Gateway Protocol. BGP ini adalah protokol routing yang digunakan di internet lohhh.
BGP diklasifikasikan sebagai protokol routing path vector (see RFC 1322). Protokol path vector mendefinisikan rute sebagai pasangan antara destination dan atribut jalur ke destination itu.
BGP ini biasa digunakan untuk routing yang menghubungkan berbeda AS number, jika kalian belum paham tetntang ASN, silahkan baca bostingan saya sebelumnya Routing Dunamic Introduction. namun BGP juga bisa digunakan untuk routing yang sama ASN nya. Untuk BGP yang me-routing pada ASN yang sama disebut iBGP (internal BGP), namun untuk BGP yang berbeda ASN disebut eBGP (external BGP).

BGP speaker disebut sebagai peers. Peer di AS yang berbeda disebut Peer Eksternal. Untuk eBGP router diharuskan directly connected
Peer di AS yang sama disebut Peer Internal. Untuk iBGP tidak diharuskan directly connected
Setiap iBGP peer harus peers dengan setiap iBGP speaker lainnya di AS
Untuk konfigurasinya seperti berikut:
router(config)#router bgp [ASN]
router(config)#neighbor [IP address neighbor] remote-as [ASN Neighbor]
router(config)#network [network] mask [Subnet mask]
dan untuk verifikasi:

show ip bgp summary
show ip route

Oke langsung lab aja bro!
kita gunain topologi sederhana aja oke, karna cisco packet tracer tidak support iBGP, maka kita hanya akan praktekan eBGP
 Langsung aja konfig PC1 yah
 lanjut masuk ke router1
 konfig interface yang mengarah ke PC1
 interface yang mengarah ke R2 juga konfig yah jangan lupa wk
kalo IP udah beres, tinggal konfig BGP nya lah

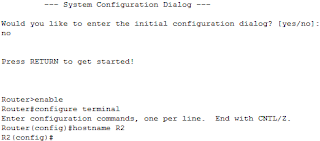

lanjut ke R2
 konfig interface yang mengarah ke R1
 konfig juga interface yang mengarah ke PC2
 tinggal BGP nya bro
bisa dilihat pada gambar diatas, saat kedua router mengaktifkan BGP dan saling peer, maka akan muncul adjencency

terakhir tinggal PC2 deh di setting ya

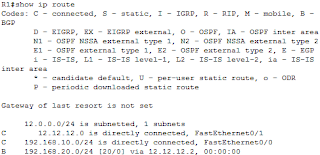

tinggal verifikasi deh, dan pastikan pada table routing muncul flag B yang menandakan routing table dari BGP


tinggal tes koneksi antar PC deh;)

Oke kalian udah bisa BGP yeahhhh, sekian dulu dan terimakasih
