NAT Introduction

hai teman - teman networker :D
Sekarang kita akan berpindah materi nih ke NAT, NAT ini singkatan dari Network Address Translation, dari namanya juga kita udah harus tau dong ;) NAT ini digunakan untuk mentranslasikan dari IP privat ke IP public, maupun sebaliknya.
loh kenapa harus di nat? ya karna ipv4 ini hampir habis, ketika kita ingin terhubung ke internet, ya kita harus menggunakan IP public, bayagkan kalau semua host menggunakan IP public, pasti habis kan yah ipv4 nya? nah maka nat harus digunakan untuk menghemat ipv4.
RFC 1918 telah mendefinisikan IP private dan IP public. berikut daftar dari IP private

 nah jika ada IP selain IP yang ada di atas, maka IP tersebut dinyatakan IP public. Contoh 136.49.21.0/16. IP private ini tidak dirutekan di inernet, lah terus buat apa? ya untuk jaringan lokal aja, makanya kalau host ynag menggunakan IP private ingin terhubung ke jaringan pulic (internet) harus menggunakan NAT.
NAT mencakup empat jenis address:

1. Inside local address
2. Inside global address
3. Outside local address
4. Outside global address

perhatikan gambar diatas, inside local dan outside local itu adalah IP address sebelum terjadinya translasi, sedangkan inside global dan outside global ialah IP address setelah terjadinya translasi. pada gambar diatas, saat PC1 ingin mengakses web server, source address nya itu mengggunakan 192.168.10.10 dan ini jelas IP private, dengan destination address 209.165.201.1. Ketika melewati router, maka source address nya akan dirubah menjadi IP public, dalam gambar diatas yaitu 209.165.200.226. Pada saat paket dikembalikan akan terjadi translasi pada dari IP public menjadi IP
private.
NAT dibagi menjadi tiga:

1. Static
2. Dynamic
3. PAT

Static nat disebut juga sebagai one-to-one mapping, karena satu IP private di translasi ke satu IP public. Ketika kita menggunakan static nat, konsekuensinya host pada jaringan kita dapat di akses dari luar. biasanya ini digunakan untuk hosting web server

Dynamic nat ini sama fungsinya dengan static nat, namun cara assaignt nya saja sih yang beda. jadi kita harud bikin pool IP public terlebih dahulu, setelah itu kita assignt pada host yang membutuhkan.dan translasi nya pun terjadi secara dynamic tapi dynamic nat ini memiliki kelemahan, misal kita punya 5 IP public, lalu di jaringan lokal kita memiliki 5 host, ketika smeua mengakses internet, maka stok IP publicnya akan langsung habis, ketika ada host 6 ingin mnegakses jaringan public ya jelas tidak bisa bro ;)

Nah yang terakhir ini yang menjadi solusi, PAT atau singkatan Port Address Translation, nah PAT ini berfungsi untuk map 1 IP public untuk banyak host, semisal kita punya 1 IP public, tapi IP public ini ingin digunakan untuk menghubungkan jaringan satu sekolah ke internet, ya pake PAT solusiya, karna nanti translasinya itu by port, bukan lagi menggunakan IP address.PAT ini disebut juga sebagai NAT overload

Keuntungannya dari nat apa?

1. lebih menghemat IP public
2. jaringan menjadi lebih flexible
3. menyediakan nework security

setiap keuntungan pasti ada kerugian betul? :D

1. ada beberapa aplikasi yang tidak suppot
2. performa jaringan menurun
3. end-to-end IP jadi hilang

bagaimana konfigurasinya? gampang kok, untuk static nat seperti berikut:

router(config)# ip nat inside source static [inside local address] [inside global address]

setelah membuat rule NAT seperti di atas, kita harus mendefinisikan ineterface mana

yang akan menjadi inside dan juga outside

router(config)#interface [ethernet|fastethernet|gigabitethernet|serial] [number]

router(config)#ip nat [inside|outside]

Kalau kita menggunakan static NAT, maka NAT table nya itu akan aktif terus, walaupun gk ada yang memakainya

Untuk verifikasi menggunakan command
router#show ip nat translations

 kita juga dapat melihat statistik penggunaan NAT dengan command
router# show ip nat statistics

Selanjutnya untuk konfigurasi dynamic nat terdiri dari beberapa langkah, agar saya
tidak cape ngetik, jadi perhatikan aja tabel berikut :D

 kalau untuk verifikasi sama aja sih gitu2 aja wk

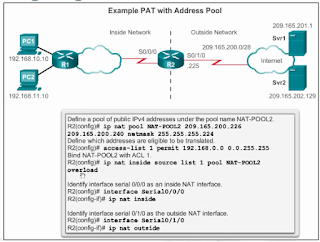

untuk PAT ini bisa menggunakan dua cara, jika kita memiliki lebih dari 1 IP public, maka kita harus membuat dulu sebuah pool, sedangakan jika kita hanya memiliki satu IP public, maka kita tidak perlu membuat pool terlebih dahulu

 ketika kita menggunakan PAT, maka yang di translation itu hanya port address nya
saja, namun IP public yang digunakan untuk mengakses tetap sama

Untuk verifikasi seperti biasa kaya tadi hhe ;)

itu saja untuk teori tentang NAT, pasti agak sulit untuk paham kan? wkwk:D santai bro, nanti pas kita nge-lab pasti paham. Kapan nge-lab nya? ya nanti aja dipostingan saya selanjutnya hhe. Mohon maaf atas kekurangnnya, sekian dulu dan terimakasih ;)
